Wer individuelle Bauteile für Haus und Fassade benötigt, stößt bei Standardprodukten oft schnell an Grenzen. Besonders bei Sanierungen, Nachrüstungen oder speziellen Einbausituationen gibt es häufig keine passende Lösung von der Stange. Genau hier zeigt sich die Stärke von moderner CAD-Konstruktion und professionellem 3D-Druck.
Für ein aktuelles Projekt wurden mehrere individuelle Bauteile entwickelt, die dauerhaft im Außenbereich eingesetzt werden. Die Anforderungen waren klar definiert: hohe Witterungsbeständigkeit, UV-Stabilität, ansprechende Optik und eine einfache Montage an der Hausfassade.
Durch den Einsatz von ASA-Kunststoff konnten robuste und langlebige Komponenten gefertigt werden, die speziell für den dauerhaften Außeneinsatz geeignet sind.
Individuelle Lösungen für die Hausfassade
Bei Gebäuden entstehen immer wieder Situationen, in denen Standardbauteile nicht optimal passen oder optisch unbefriedigende Ergebnisse liefern.
In diesem Projekt wurden zwei unterschiedliche Sonderlösungen entwickelt:
- Eine Entlüftungsdüse für die Mauerdurchführung einer Kanal- bzw. Steigleitungsentlüftung.
- Abdeckungen für vorbereitete, aber aktuell ungenutzte Kabelauslässe an der Hauswand.
Beide Anwendungen sollten nicht nur funktional sein, sondern sich auch optisch harmonisch in die Fassade einfügen.
Da die Bauteile dauerhaft Wind, Regen, Frost und direkter Sonneneinstrahlung ausgesetzt sind, spielte die Materialauswahl eine entscheidende Rolle.
CAD-Konstruktion und technische Umsetzung
Die Grundlage für hochwertige individuelle Bauteile ist eine präzise CAD-Konstruktion. Vor der Fertigung wurden alle relevanten Maße direkt am Gebäude aufgenommen und in ein digitales 3D-Modell übertragen.

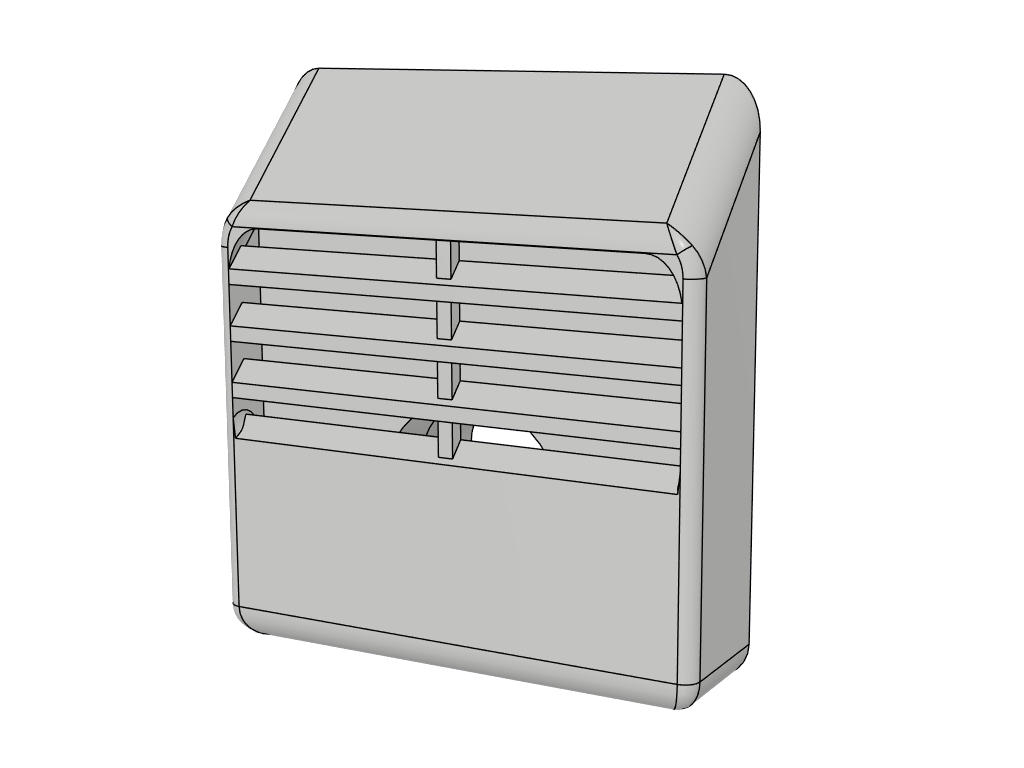

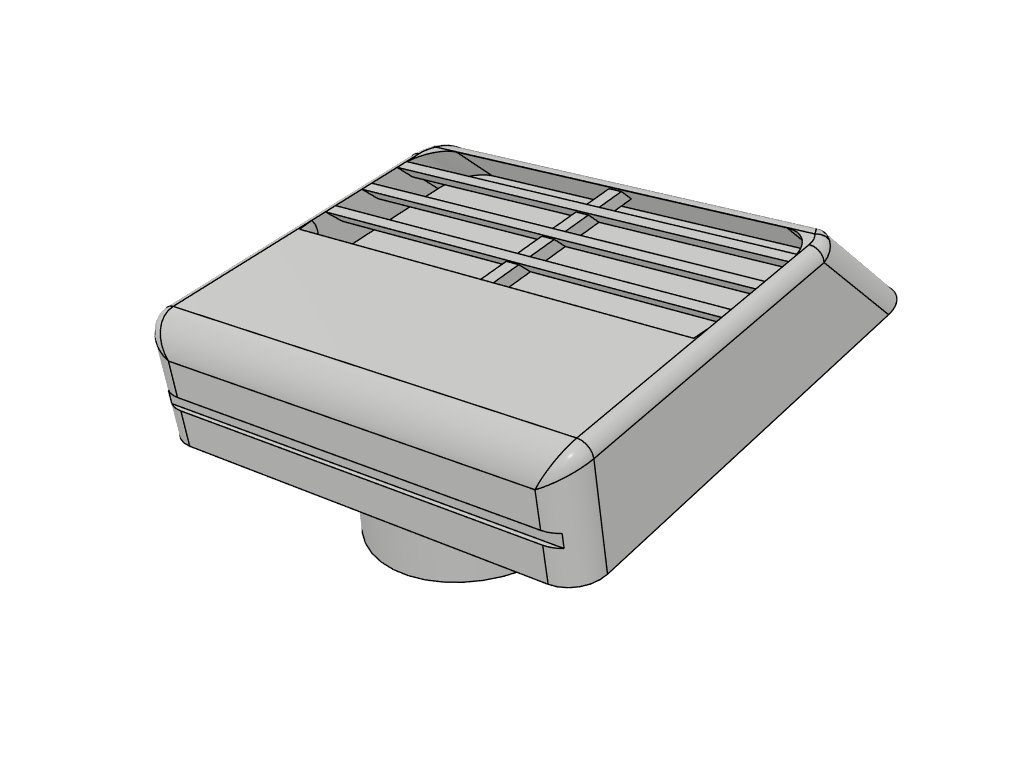

Für die Entlüftungsdüse wurde eine Geometrie entwickelt, die mehrere Anforderungen gleichzeitig erfüllt.
Besonderes Augenmerk lag auf der Formgebung, damit die Luftströmung möglichst wenig beeinträchtigt wird und gleichzeitig ein sauberer Abschluss der Mauerdurchführung entsteht.

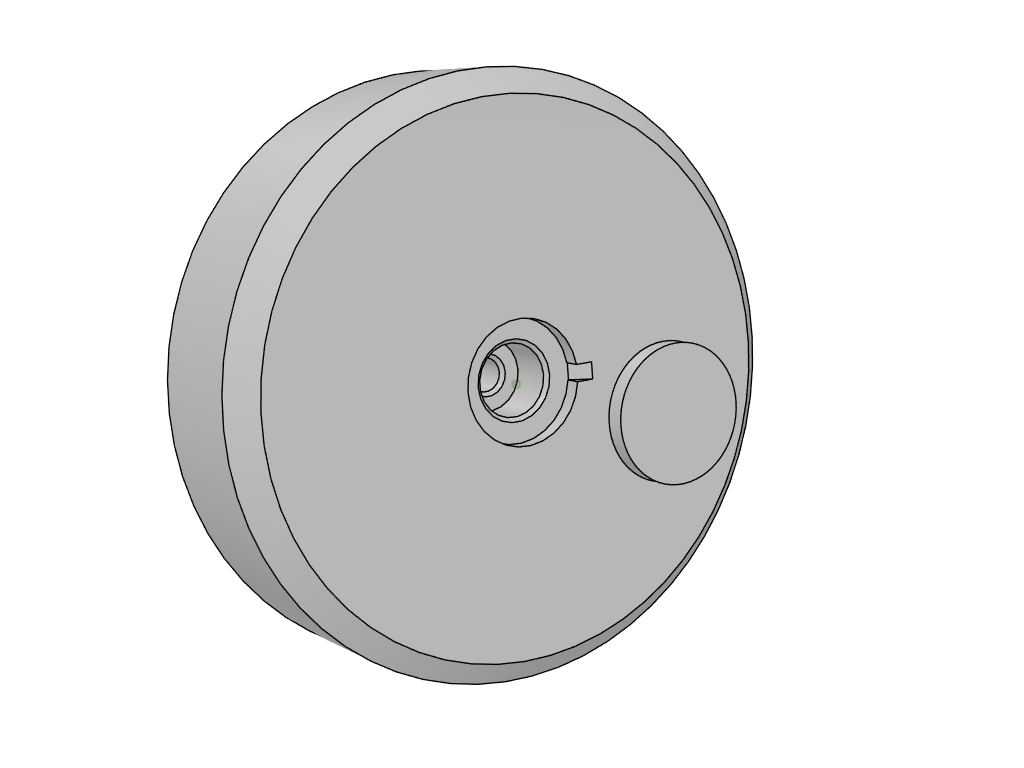

Auch die Abdeckungen für die Kabelauslässe wurden individuell konstruiert. Ziel war es, die vorhandenen Kabelausgänge sauber zu verschließen, bis später eine Außenleuchte oder ein anderes elektrisches Bauteil montiert wird.
Durch die freie Gestaltung im CAD konnten Größe, Formgebung und Befestigung exakt an die jeweilige Situation angepasst werden.
Herausforderungen bei Fertigung und 3D-Druck
Bauteile für den Außenbereich stellen besondere Anforderungen an den 3D-Druck. Während viele Hobbyanwender häufig PLA verwenden, ist dieses Material für den dauerhaften Außeneinsatz nur eingeschränkt geeignet.
Für dieses Projekt fiel die Wahl daher auf ASA. Das Material bietet zahlreiche Vorteile:
- Hohe UV-Beständigkeit
- Sehr gute Witterungsbeständigkeit
- Hohe Temperaturbeständigkeit
- Gute mechanische Festigkeit
- Langfristige Farbstabilität
ASA wird häufig für Anwendungen im Fahrzeugbau, bei technischen Gehäusen oder bei Komponenten eingesetzt, die dauerhaft der Sonne ausgesetzt sind.
Die Verarbeitung von ASA ist jedoch deutlich anspruchsvoller als beispielsweise PLA oder PETG. Aufgrund der Materialeigenschaften kann es beim Drucken zu Verzug oder Spannungen kommen. Daher sind geeignete Druckparameter sowie ein geschlossener Bauraum wichtig, um hochwertige Ergebnisse zu erzielen.
Durch sorgfältig optimierte Druckparameter konnten stabile und maßhaltige Bauteile hergestellt werden, die den Anforderungen im Außenbereich dauerhaft standhalten.
Nachbearbeitung und Montage
Nach dem Druck wurden die Bauteile kontrolliert und für die Montage vorbereitet.

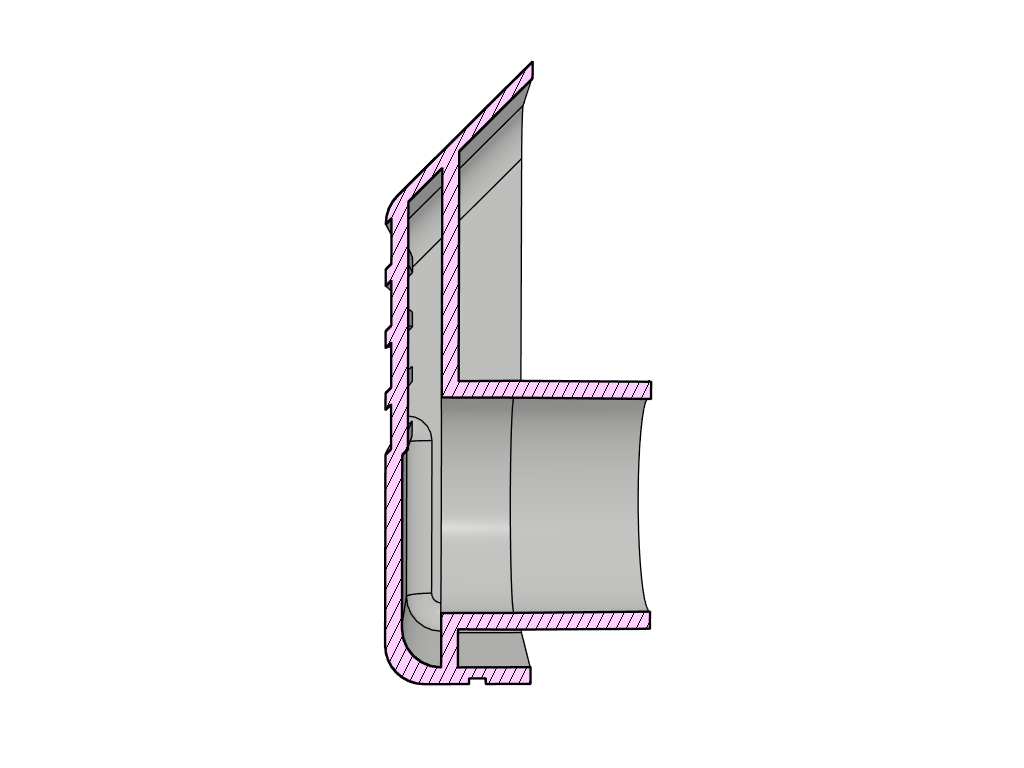

Die Entlüftungsdüse wurde so ausgelegt, dass sie sich sauber in die vorhandene Mauerdurchführung integrieren lässt. Die passgenaue Konstruktion sorgt dafür, dass keine zusätzlichen Anpassungsarbeiten vor Ort erforderlich sind.

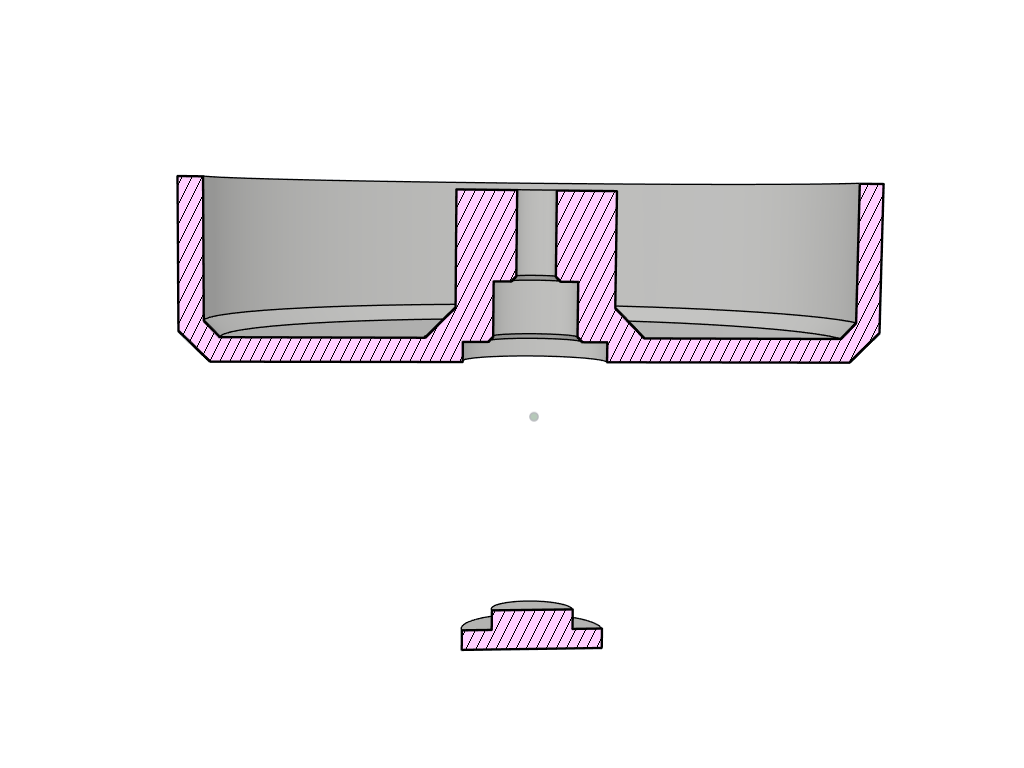

Für eine einfache und sichere Montage verfügen die Kabelabdeckungen über ein passgenau ausgeführtes Befestigungsloch für Schraube und Dübel. Nach der Montage wird die Schraube durch eine exakt passende Abdeckkappe verdeckt, wodurch ein sauberes Erscheinungsbild entsteht.
Ein weiterer Vorteil von individuellen Bauteilen aus dem 3D-Druck ist die Möglichkeit, Design und Funktion direkt miteinander zu verbinden. Dadurch entstehen Lösungen, die technisch sinnvoll und gleichzeitig optisch hochwertig sind.
Ergebnis und Nutzen
Die fertigen Komponenten erfüllen sämtliche Anforderungen an den langfristigen Einsatz im Außenbereich.

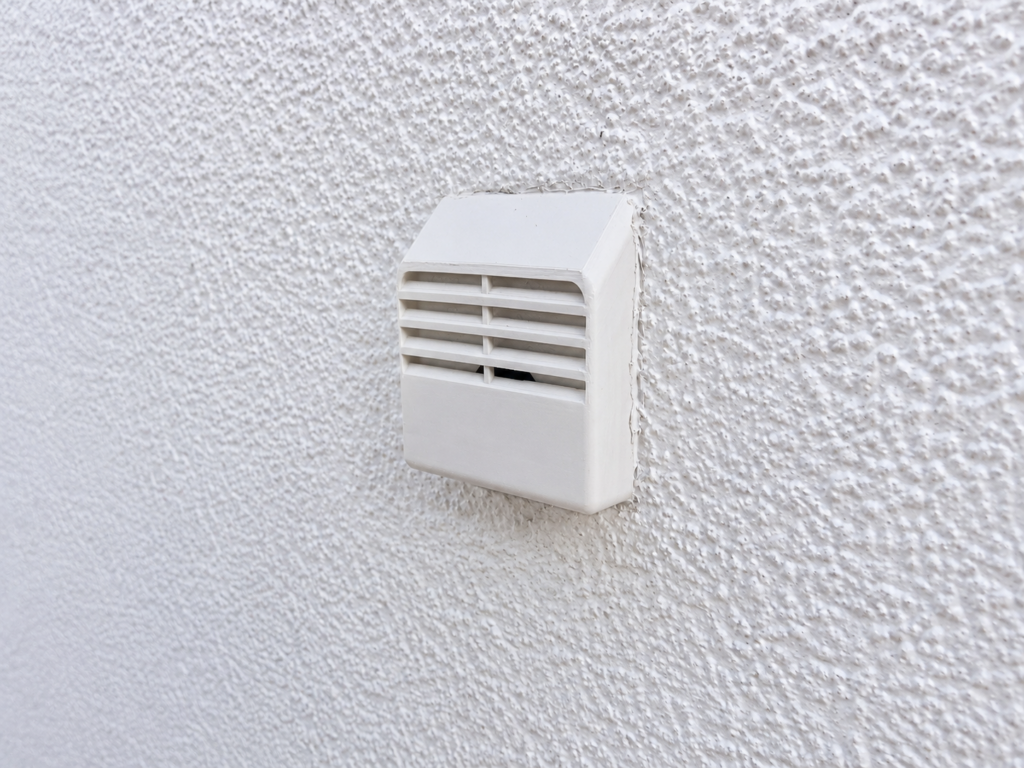

Die Entlüftungsdüse sorgt für einen sauberen Abschluss der Kanalentlüftung und verbessert gleichzeitig das Erscheinungsbild der Hauswand. Statt einer einfachen Rohröffnung entsteht eine professionelle und wetterbeständige Lösung.

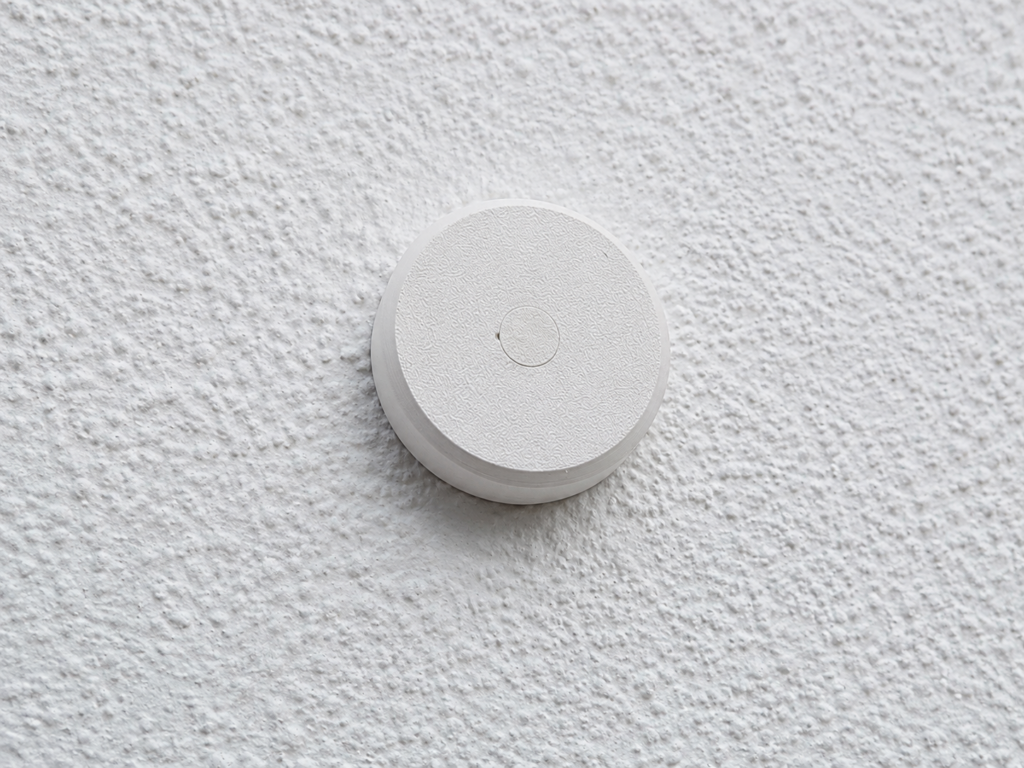

Die Abdeckungen für die Kabelauslässe bieten ebenfalls einen deutlichen Mehrwert. Offene Leitungen oder provisorische Verschlüsse wirken oft unfertig und beeinträchtigen die Fassadenoptik. Mit passgenauen Abdeckungen entsteht ein sauberer Abschluss, bis die endgültige Installation erfolgt.
Dieses Projekt zeigt sehr gut, wie flexibel moderne CAD-Konstruktion und 3D-Druck eingesetzt werden können. Selbst für kleine Stückzahlen lassen sich wirtschaftlich hochwertige Sonderlösungen realisieren, die mit klassischen Fertigungsverfahren oft nur schwer oder gar nicht verfügbar wären.
Fazit
Der Einsatz von 3D-Druck im Außenbereich eröffnet zahlreiche Möglichkeiten für individuelle Anwendungen rund um Haus, Garten und Gebäudetechnik.
Dank moderner Materialien wie ASA lassen sich langlebige und UV-beständige Bauteile herstellen, die auch nach Jahren im Freien ihre Funktion zuverlässig erfüllen. Ob Entlüftungskomponenten, Abdeckungen, Halterungen oder andere technische Elemente – durch eine professionelle CAD-Konstruktion können passgenaue Lösungen für nahezu jede Einbausituation entwickelt werden.
Gerade bei Sanierungen, Modernisierungen oder speziellen Anforderungen bieten individuelle Bauteile aus dem 3D-Druck eine flexible Alternative zu Standardprodukten.
